Противопожарные муфты для пластиковых труб

В современных зданиях, будь то жилые комплексы, офисные центры или промышленные объекты, значительная часть инженерных коммуникаций выполнена из пластиковых труб (ПВХ, ПП, ПЭ). При пожаре эти трубы быстро плавятся и выгорают, образуя сквозные отверстия в огнестойких преградах. Для предотвращения распространения огня и дыма критически важно использовать противопожарные муфты (манжеты), которые герметизируют проем при термическом воздействии.

Выбор и монтаж противопожарной муфты — ответственный этап. Ошибки здесь недопустимы. Данное руководство содержит 5 ключевых правил выбора и пошаговую инструкцию по установке, актуальную для 2025 года.

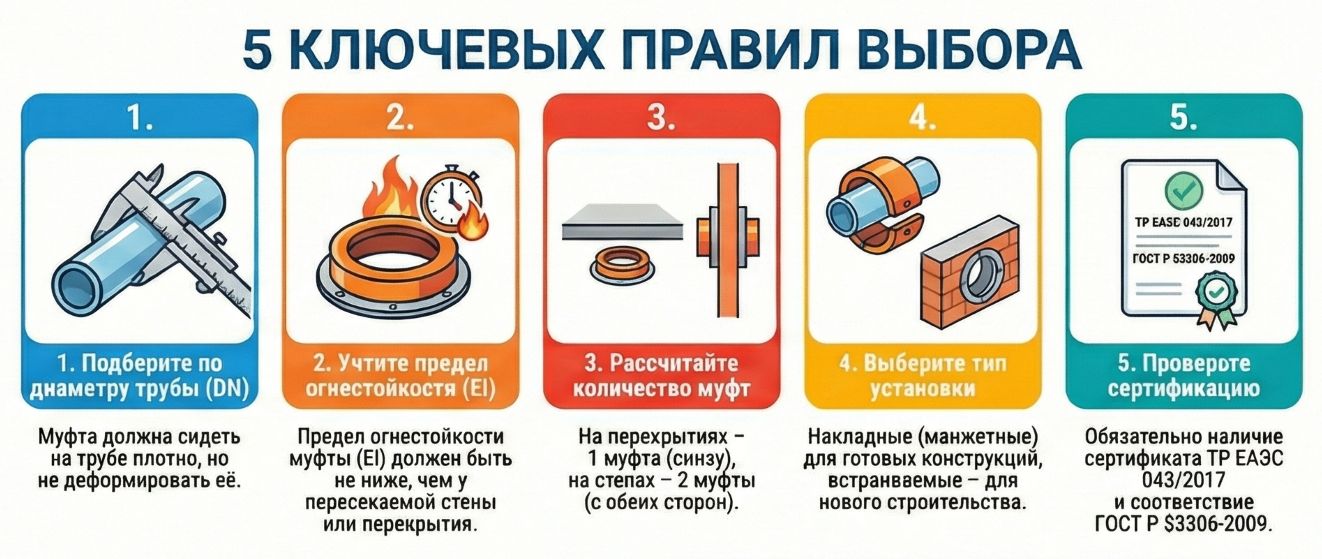

Правило №1: Соответствие диаметру трубы (DN)

Первое правило — внутренний диаметр муфты должен соответствовать внешнему диаметру трубы.

Муфты производятся под стандартные диаметры (50, 110, 160 мм). Если муфта велика, терморасширяющийся вкладыш при срабатывании может не успеть перекрыть все сечение трубы. Если мала — вы просто не сможете сомкнуть замок корпуса.

Важно: Муфта должна сидеть на трубе плотно, но без деформации трубы.

Правило №2: Предел огнестойкости (EI)

Предел огнестойкости муфты (EI 60 – EI 180) должен быть не ниже предела огнестойкости пересекаемой конструкции. Это требование закреплено в СП 2.13130.2020 [1].

• Для межэтажных перекрытий жилых высоток чаще всего требуются муфты EI 150 или EI 180.
• Для перегородок внутри офисов может быть достаточно EI 60 или EI 90.

Всегда сверяйтесь с проектом здания. Установка муфты с низким пределом огнестойкости в мощное перекрытие сделает его уязвимым местом ("слабым звеном").

Правило №3: Тип установки (настенный или встроенный)

1. Манжетные (накладные): Самый популярный тип. Корпус крепится снаружи к стене или потолку дюбелями. Идеальны для ремонта и реконструкции.
2. Встраиваемые (скрытые): Монтируются внутрь отверстия в стене/перекрытии на этапе заливки бетона или кладки.

Правило №4: Количество муфт на проходку

Это правило часто нарушают новички. Количество муфт зависит от типа конструкции:

• На перекрытии (потолок/пол): Устанавливается одна муфта на проходку. Важно: она монтируется с нижней стороны перекрытия (на потолок нижнего помещения), так как огонь и тепловой поток стремятся вверх.
• На стене/перегородке: Устанавливаются две муфты — по одной с каждой стороны стены. Огонь может прийти из любого помещения.

Правило №5: Сертификация (ГОСТ и ТР ЕАЭС)

Каждая муфта должна иметь сертификат соответствия ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

Испытания муфт проводятся по ГОСТ Р 53306-2009 «Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов» [2]. (Обратите внимание: ранее часто ошибочно ссылались на ГОСТ Р 53310, но он для кабелей).

Внимание: Проверяйте маркировку на корпусе. Она должна совпадать с данными в сертификате.

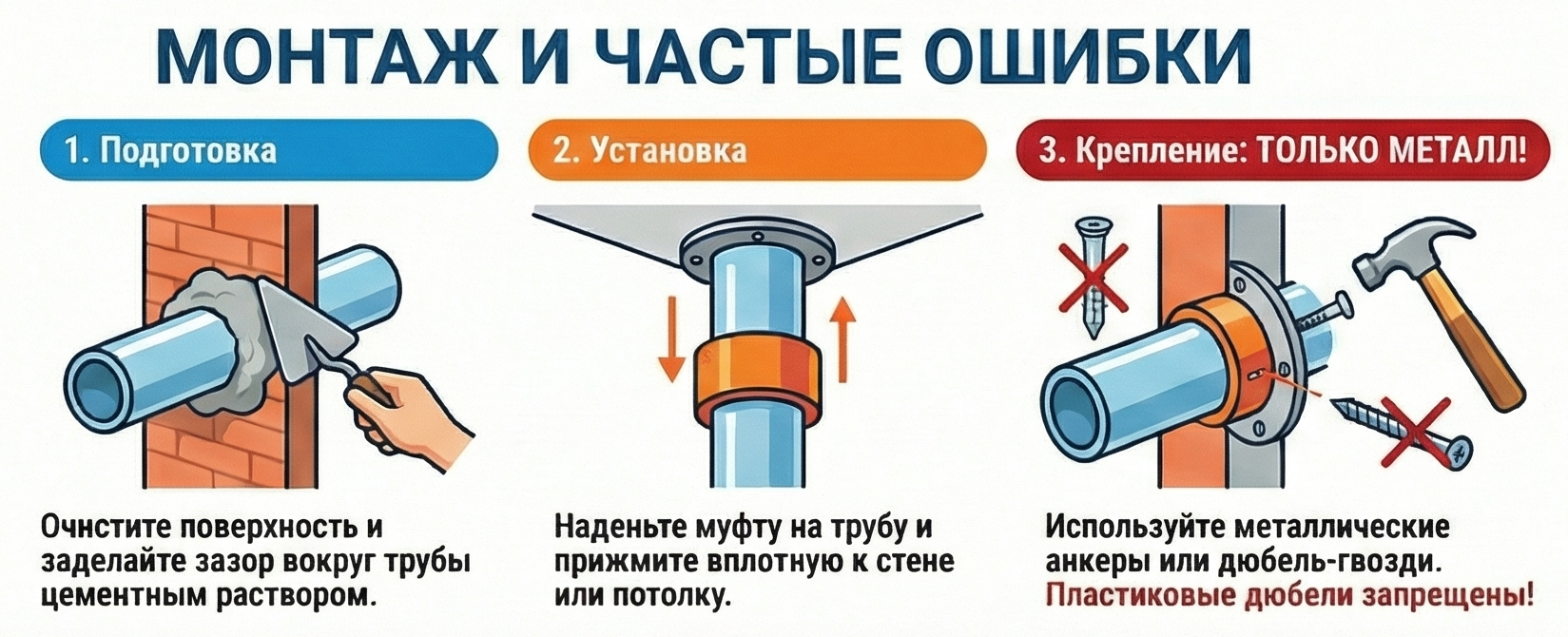

Пошаговая инструкция: Монтаж противопожарной муфты

1. Подготовка:

• Очистите трубу и поверхность стены/потолка от наплывов бетона и пыли.
• Заделайте кольцевой зазор между трубой и бетоном цементно-песчаным раствором (на всю толщину стены/перекрытия). Пена монтажная (горючая) запрещена, если она не имеет сертификата огнестойкости.

2. Установка вкладыша и корпуса:

• Отогните крепежные лепестки («ушки») муфты наружу под углом 90°.
• Разъедините замок муфты, наденьте ее на трубу.
• Установите муфту вплотную к строительной конструкции.

3. Крепление (Критически важно!):

• Закрепите муфту к бетону через все крепежные отверстия.
• Используйте только металлические анкеры или металлические дюбель-гвозди.
• Запрещено использовать пластиковые дюбели — при пожаре они расплавятся, и муфта упадет, не успев сработать.

4. Фиксация замка:

• Плотно застегните замок-стяжку на корпусе муфты.

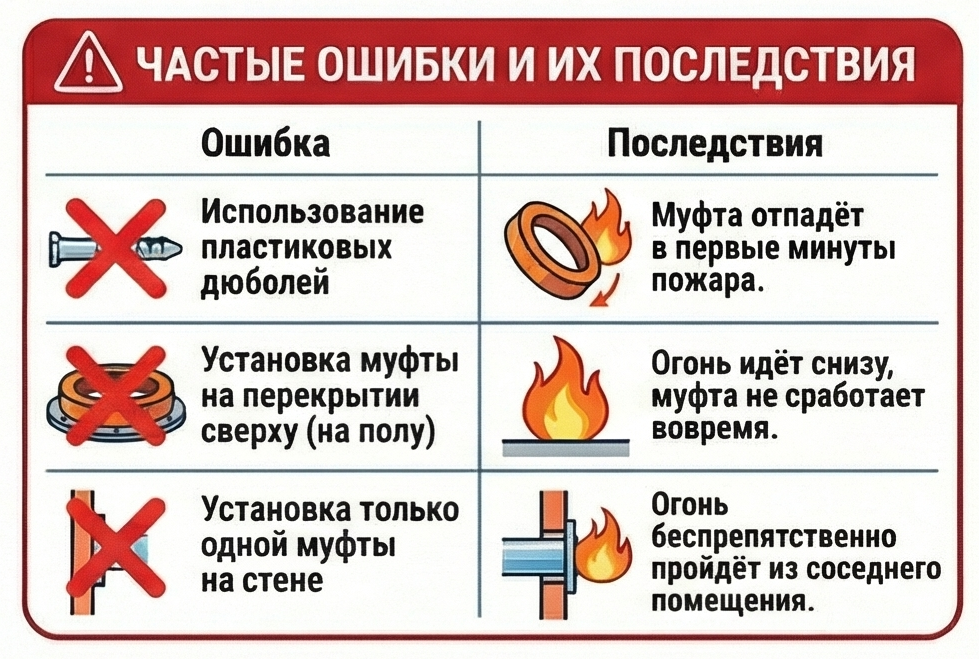

Типичные ошибки

Заключение

Выбирайте муфты, прошедшие испытания по ГОСТ Р 53306-2009 и имеющие сертификат ТР ЕАЭС 043/2017, например продукцию Baltica-01. Соблюдение правил монтажа, особенно использование металлического крепежа и правильное позиционирование, — гарантия того, что в критический момент система сработает штатно.
